Com redueix el desgast de la corretja i allarga el temps de funcionament de la cinta transportadora en operacions pesades?

Per què fallen els rodets transportadors tradicionals sota càrregues abrasives?

Els rodets transportadors són els components rotatius més nombrosos en qualsevol sistema de manipulació de material a granel. Un únic transportador terrestre pot portar milers de corrons al llarg de la seva longitud, cadascun suportant la cinta i la seva càrrega mitjançant una rotació contínua. Quan aquests rodets es deterioren, les conseqüències s'estenen molt més enllà del propi rodet. La desalineació del cinturó, l'augment de la fricció, el vessament de material, la fatiga estructural i les parades no planificades segueixen en seqüència, i cada etapa de degradació accelera la següent.

La causa principal de la fallada prematura del rodet en aplicacions abrasives és una combinació de desgast mecànic i atac ambiental. Les closques d'acer, fins i tot aquelles amb recobriments protectors, perden material gradualment a mesura que les partícules dures com el carbó, el mineral, el clínquer i l'escòria passen per les seves superfícies. Com que la closca es desgasta de manera desigual, pot desenvolupar una vora afilada que actua com una fulla contra la coberta inferior del cinturó. Un cop comença el dany de la cinta, el cost de la reparació augmenta ràpidament i la disponibilitat de la cinta transportadora es ressent.

Tres modes de degradació de la ralentí en entorns durs

• Desgast de la closca abrasiva:Les partícules minerals dures arrossegades entre la cinta i la superfície del rodet actuen com a mitjà de mòlta, aprimant progressivament la paret del rodet i creant irregularitats superficials que transfereixen l'estrès a la cinta.
• Atac corrosiu:La humitat àcida o alcalina, comuna en la manipulació del carbó, la producció de fertilitzants i les operacions portuàries costaneres, corroeix les superfícies d'acer, accelerant la pèrdua de material i debilitant la integritat estructural.
• Contaminació dels coixinets:L'entrada de pols a través de segells inadequats condueix a la degradació del lubricant, l'enganxament dels coixinets i la fallada completa del rodet. Un rodet agafat ja no gira i es converteix en un punt de desgast estacionari que danya ràpidament el cinturó.

Cada mode de fallada augmenta els altres. Una superfície corroïda és més susceptible a la pèrdua abrasiva. Una superfície desgastada genera més pols que s'infiltra als coixinets. Un coixinet agafat transforma el rodet d'element de suport en una obstrucció destructiva. Trencar aquest cicle requereix una solució material que abordi els tres vectors simultàniament en lloc de tractar-los com a problemes de manteniment separats.

El cost ocult del dany al cinturó

Els enginyers sovint avaluen els rodets com una línia de costos de consumibles, però el veritable pes econòmic recau en el cinturó. Una cinta transportadora representa un dels elements de capital individuals més grans d'un sistema de manipulació a granel, i la seva substitució requereix temps d'inactivitat prolongat, equips d'aixecament pesats i mà d'obra especialitzada per empalmar. Quan una carcassa desgastada desenvolupa una vora afilada, elimina el material de la coberta del cinturó a una velocitat accelerada. El dany del cinturó resultant rarament és visible fins que la coberta està prou compromesa com per exposar la carcassa.

En operacions d'alt tonatge, un cinturó que d'altra manera oferiria una dècada de servei pot fallar en la meitat d'aquest temps quan no es controla el desgast induït pel rodet. És per això que la selecció del rodet s'ha de tractar com una decisió de protecció del cinturó, no només com una decisió d'adquisició de rodets. L'estat de la superfície de cada rodet durant la carrera de transport influeix directament en quant de temps sobreviu el cinturó.

Distribució de la càrrega i geometria del rodet

La fallada del rodet no és només una qüestió de materials. La geometria del canal, l'espaiat i l'alineació determinen com es distribueix la càrrega per la cinta i quina pressió de contacte experimenta cada rodet. Quan els rodets estan massa espaiats o quan un corró es troba més baix que els seus veïns, el cinturó s'enfonsa a l'espai, augmentant l'estrès localitzat i accelerant el desgast tant del cinturó com del corró afectat.

• Angle correcte del canal:La concordança de l'angle de l'abeurador amb l'angle de repòs del material evita el desplaçament de la càrrega i redueix la càrrega de vora als corrons exteriors.
• Alçada constant del rodet:Un corró que es troba fins i tot uns mil·límetres de baix es converteix en un punt focal de desgast, absorbint una càrrega desproporcionada del cinturó.
• Espaiat adequat:L'espai entre els rodets de transport ha de tenir en compte el pes del cinturó, el pes del material i el límit de caiguda que manté el cinturó dins dels llindars de tensió acceptables.
• Disciplina d'alineació:Un bastidor del transportador que està fora de quadrat obliga la corretja a córrer contra les brides folles, generant fricció i fallada prematura en ambdós costats.

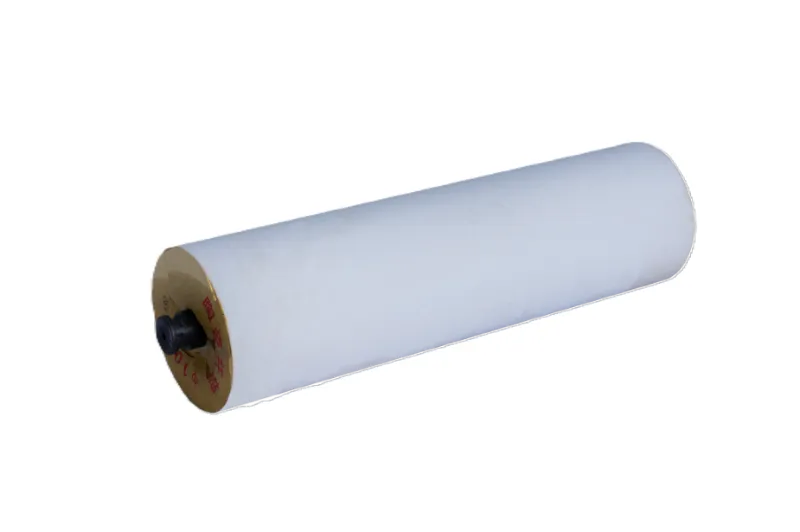

Què fa que els rodets transportadors de ceràmica siguin resistents al desgast i a la corrosió?

Les carcasses de ceràmica es fabriquen amb òxid d'alumini, un material amb una duresa que s'aproxima a la del diamant a l'escala de Mohs. La ceràmica es forma mitjançant sinterització a alta temperatura, produint una superfície densa i no porosa que resisteix tant l'abrasió mecànica com l'atac químic. A diferència de l'acer, que es basa en recobriments superficials per a la protecció, la resistència al desgast del corró de ceràmica és intrínseca al seu material a granel, de manera que no es pot ratllar fins a un substrat més suau.

Propietats del material que defineixen el rendiment

La taula anterior destaca una distinció crítica. La ceràmica no només supera l'acer en una sola dimensió. Ofereix una combinació de duresa, inercia química i suavitat de la superfície que cap alternativa metàl·lica o polímera coincideix simultàniament. La superfície ceràmica també forma una pel·lícula d'òxid estable que desaconsella l'adhesió del material, de manera que la càrrega enganxosa o humida no s'acumula a la cara del rodet i desalinea el cinturó.

Enginyeria de superfícies i alliberament de materials

L'adhesió és un factor poc apreciat de la fallada del rodet. En aplicacions de manipulació d'argila, carbó humit o concentrats minerals, el material es pot adherir a les superfícies dels rodets d'acer, formant una capa grumosa que canvia el diàmetre efectiu del rodet. Un corró amb un grumoll acumulat gira de manera desigual, indueix la vibració del cinturó i pot forçar el cinturó a seguir cap a un costat. Els operadors sovint responen augmentant la tensió o ajustant els ociosos d'entrenament, cosa que emmascara el símptoma en lloc de resoldre'l.

La baixa energia superficial d'una carcassa de ceràmica polida redueix dràsticament aquesta adhesió. El material que, d'altra manera, s'adheriria a una superfície d'acer s'aboca sota la gravetat i la flexió natural del cinturó. Amb el pas del temps, això significa menys intervencions de neteja manual, un seguiment més consistent del cinturó i un menor consum d'energia de la unitat perquè el cinturó no s'aixeca sobre els residus acumulats.

Disseny de coixinets i segell en rodets ceràmics

Una carcassa de ceràmica només és tan bona com el conjunt de coixinets que hi ha al seu interior. Els rodets de ceràmica d'alta qualitat utilitzen carcasses de coixinets mecanitzats amb precisió, segells de laberint i, en alguns dissenys, múltiples etapes de segellat per excloure la pols i retenir el greix. La cavitat del coixinet s'omple normalment amb un lubricant sintètic o de liti d'alta qualitat escollit per al rang de temperatura de funcionament.

• Segellat de laberint:Els camins de segellat sense contacte creen una ruta tortuosa que bloqueja les partícules de pols alhora que permet que l'eix giri lliurement.
• Còpia de seguretat del segell de llavis:Un segell de contacte secundari proporciona una barrera final en condicions extremadament polsós.
• Retenció de greix:Els coixinets ben empaquetats mantenen una pel·lícula lubricant que evita el contacte metall amb metall i l'acumulació de calor.
• Material de l'eix:L'acer de l'eix resistent a la corrosió evita que l'eix s'oxidi i s'enganxi a l'interior del forat del coixinet.

Com es comparen els rodets ceràmics amb les alternatives d'acer i compostos?

La selecció d'un material ocioso requereix equilibrar diversos criteris de rendiment amb les exigències específiques de l'aplicació. La comparació següent es basa en observacions de camp d'operacions resistents en mineria, ciment i manipulació de ports, on la fiabilitat de l'oci afecta directament la disponibilitat del sistema i la càrrega de treball de manteniment.

Comparació de la vida útil i la protecció del cinturó

Les dades expliquen una història coherent entre les indústries. A les línies de producció de ciment, els rodets ceràmics han demostrat una vida útil de fins a 80.000 hores, aproximadament de quatre a cinc vegades la dels rodets d'acer convencionals. A les aplicacions portuàries costaneres, la immunitat a la corrosió de la ceràmica significa que els corrons no necessiten recobriments protectors que eventualment fallarien. En la manipulació del carbó, l'adhesió reduïda fa que les corretges segueixin correctament sense la intervenció constant de l'operador.

Soroll, vibracions i consum d'energia

Sovint es passen per alt el soroll i la vibració a les especificacions del rodet, però són indicadors fiables de la salut del sistema. Un rodet d'acer desgastat amb una superfície irregular genera una vibració que es propaga al llarg de la cinta i a l'estructura del transportador. Aquesta vibració afluixa els elements de fixació, fatiga les soldadures i augmenta la taxa de fallada dels coixinets als rodets veïns. També crea un entorn de treball incòmode i potencialment perillós.

Els corrons de ceràmica funcionen més suaus perquè les seves superfícies es mantenen dimensionalment estables durant tota la seva vida útil. La reducció de soroll mesurada d'aproximadament 15 decibels en comparació amb els corrons d'acer és significativa en estacions de transferència tancades i túnels on els nivells de so poden superar els límits d'exposició segurs. Una vibració més baixa també significa una menor resistència al rodament, la qual cosa es tradueix en una demanda de potència d'accionament reduïda durant la longitud d'un transportador llarg.

On cada material guanya

• Ceràmica:Curses d'alta abrasió, entorns corrosius, zones d'alta temperatura i aplicacions amb problemes d'adhesió de materials.
• Acer:Zones d'impacte primari, servei de baixa abrasió i situacions on el cost inicial més baix és el criteri dominant.
• Polímer:Transport lleuger, abrasió moderada i aplicacions on el baix pes i el funcionament silenciós importen més que la resistència tèrmica.
• Disc de goma:Punts de càrrega i canals de transferència on l'absorció de cops és el requisit principal.

Quan hauríeu d'especificar una cinta transportadora de ceràmica per al vostre sistema?

Els rodets ceràmics no són un reemplaçament universal per a tots els rodets de cada transportador. Ofereixen el màxim valor quan l'entorn operatiu imposa condicions que degraden ràpidament els components convencionals. Els criteris següents ajuden a determinar si la ceràmica és l'especificació adequada per a una posició determinada a la línia de transport.

Aplicacions d'alta prioritat per a rodes ceràmiques

1. Materials d'alta abrasió:El carbó, el mineral de ferro, el concentrat de coure, el clínquer, l'escòria i els residus de demolició de la construcció contenen partícules dures i afilades que triten les superfícies d'acer.
2. Ambients corrosius:Plantes de fertilitzants, instal·lacions de clor-àlcali, ports costaners i qualsevol operació on la humitat transporti compostos àcids o alcalins a l'estructura del transportador.
3. Servei d'alta temperatura:Plantes de coc, plantes de sinterització i línies d'alimentació de forns de ciment on el material transportat reté la calor residual que degrada el polímer o els corrons recoberts.
4. Problemes d'acumulació de materials:Càrrega enganxosa o humida que s'adhereix als corrons d'acer, provocant una desalineació de la corretja i un augment dels requisits de potència d'accionament.
5. Instal·lacions remotes o de difícil accés:Transportadors terrestres que travessen terrenys on l'accés al manteniment és limitat i la substitució de components és cara en hores de mà d'obra.

On la ceràmica pot no ser la primera opció

• Zones d'impacte primari:L'àrea directament a sota d'una descàrrega de canal requereix corrons que absorbeixin impactes. Els rodets ceràmics s'han d'instal·lar aigües avall, després que el flux de material s'hagi instal·lat a la cinta.
• Aplicacions de neteja lleugeres:Per transportar materials secs i no abrasius en entorns controlats, els rodets d'acer o polímers estàndard poden oferir un rendiment adequat a un cost inicial més baix.
• Sistemes amb problemes greus de seguiment del cinturó:Tot i que els rodets ceràmics redueixen la desalineació relacionada amb l'adhesió, no corregeixen els problemes d'alineació estructural. L'adreçament al quadrat del marc i la col·locació d'entrenadors tenen prioritat.
• Càrrega de xoc extrema:Les operacions on els grumolls grans cauen rutinàriament a la carrera de transport requereixen corrons amb capacitat d'impacte en lloc de carcassa de ceràmica dura.

Per a les operacions que entren dins de les categories d'alta prioritat, especificant aRodet transportador de ceràmicarepresenta una decisió d'enginyeria específica en lloc d'una actualització premium aplicada indistintament. L'enfocament correcte és mapejar el perfil de desgast de la cinta transportadora i instal·lar rodets ceràmics a les posicions on l'abrasió, la corrosió o l'adhesió són més greus.

Càlcul del límit de l'especificació

Un mètode pràctic per decidir on s'ha de desplegar la ceràmica és dividir el transportador en zones en funció de l'exposició. La zona de càrrega es tracta per separat i s'especifica amb corrons d'impacte. Els primers cinquanta metres aigües avall de la càrrega solen experimentar l'abrasió més alta perquè el material encara s'està sedimentant i les fines encara estan en l'aire. El mitjà de tirada experimenta un desgast en estat estacionari. La sortida i el retorn experimenten els seus propis patrons de desgast diferents.

Els corrons de ceràmica ofereixen el rendiment més fort a les zones on el desgast abrasiu és continu i on els danys a la corretja seria més costós de reparar. En moltes instal·lacions, un enfocament híbrid funciona millor: corrons d'impacte al punt de càrrega, corrons de ceràmica a través de les seccions de transport d'alt desgast i corrons estàndard en el recorregut de retorn on les càrregues són lleugeres i l'abrasió és mínima. Aquesta estratègia de zonificació captura els beneficis de rendiment sense sobreespecificar tota la cinta transportadora.

Com mantenir les rodes ceràmiques per a una vida útil màxima?

Els rodets ceràmics requereixen una intervenció menys freqüent que els rodets d'acer, però no requereixen manteniment. Un programa d'inspecció estructurat garanteix que els beneficis de la tecnologia ceràmica es realitzin plenament durant la vida útil del component i detecta la rara fallada abans que danyi el cinturó.

Llista de control d'inspecció de rutina

• Comprovació visual de la rotació:Confirmeu que cada rodet gira lliurement amb la mà o amb una eina de rotació portàtil. Un corró de ceràmica que ha deixat de girar es desgastarà per un costat i perdrà el seu avantatge de rendiment.
• Avaluació de l'estat de la superfície:Inspeccioneu la carcassa de ceràmica per detectar xips, esquerdes o pèrdua d'esmalt. Les irregularitats superficials menors poden ser acceptables, però les esquerdes profundes que deixen al descobert l'eix requereixen la substitució.
• Verificació de la integritat del segell:Els rodets ceràmics utilitzen segells de laberint o llavis per protegir els coixinets. Comproveu si hi ha fuites de lubricant o entrada de pols al voltant de les tapes dels extrems, cosa que indica una degradació del segell.
• Observació del seguiment del cinturó:Superviseu la posició del cinturó a través de les seccions del rodet ceràmic. Un canvi en el seguiment pot indicar un corró agafat o un canvi en el patró de càrrega del material.
• Comprovació del parell de fixació:Comproveu que els perns dels suports i les connexions del bastidor romanguin ajustats. La vibració pot afluixar els elements de fixació amb el pas del temps, fins i tot quan els corrons estan sans.

Pautes de neteja i manipulació

La superfície llisa de ceràmica elimina de manera natural la major part del material, però pot ser que es requereixi una neteja periòdica en aplicacions enganxoses. L'aigua, preferiblement suavitzada, és suficient per eliminar el material acumulat. No utilitzeu detergents ni netejadors abrasius, ja que aquests poden deixar residus que afavoreixen l'adhesió i poden atacar els materials del segell.

Quan manipuleu els rodets ceràmics durant la instal·lació o substitució, eviteu colpejar la superfície ceràmica contra objectes durs. El material és dur però no resistent als impactes. Un rodet caigut pot trencar-se fins i tot quan el dany no és immediatament visible, i una closca esquerdada pot fallar sobtadament un cop està sota càrrega. Emmagatzemeu els rodets de recanvi en bastidors encoixinats i transporteu-los en el seu embalatge original sempre que sigui possible.

Pràctiques de lubricació de coixinets

La majoria dels rodets ceràmics es subministren amb coixinets segellats per a tota la vida, la qual cosa significa que no cal lubricació de camp. Tanmateix, en aplicacions d'alta temperatura o alta velocitat, alguns dissenys inclouen accessoris de greixatge que permeten la relubricació periòdica. Quan s'especifiqui la relubricació, utilitzeu només el grau de lubricant recomanat pel fabricant. La barreja de greixos incompatibles pot provocar que el lubricant es descompongui, provocant l'enganxament dels coixinets.

Quines pràctiques d'instal·lació i posada en marxa protegeixen els corrons de ceràmica?

Fins i tot el millor corró tindrà un rendiment inferior si s'instal·la incorrectament. Els rodets ceràmics són components de precisió, i la forma en què es munten, s'alineen i es posen en marxa determina si ofereixen la seva vida útil completa o fallen prematurament per causes evitables.

Fonaments d'alineació i espaiat

• Quadrat del marc:Comproveu que el bastidor del transportador sigui quadrat i anivellat abans d'instal·lar rodets. Un bastidor fora de quadrat obliga el cinturó a córrer contra les brides tenses, generant fricció a ambdós costats.
• Coherència de l'alçada del rodet:Utilitzeu una línia de corda o un nivell làser per confirmar que tots els corrons d'una secció es troben a la mateixa elevació. Un corró baix es converteix en un punt focal de desgast.
• Orientació correcta del suport:Instal·leu els suports de manera que el corró quedi just a l'abeurador sense torçar-se. Un corró retorçat provoca un contacte desigual de la corretja i un desgast accelerat.
• Espaiat adequat:Seguiu el calendari d'espaiat d'enginyeria per a l'amplada del cinturó i la càrrega del material. No amplieu l'espai per reduir el nombre de components.

Comprovacions de posada en marxa després de la instal·lació

1. Prova de rotació manual:Gireu tots els rodets instal·lats a mà abans d'engegar el transportador. Qualsevol corró que no giri lliurement ha de ser investigat i corregit.
2. Cursa de seguiment del cinturó:Feu funcionar la cinta transportadora buida i observeu el seguiment de la cinta a través de les noves seccions de rodets. Feu ajustos als rodets d'entrenament abans de carregar material.
3. Prova carregada:Introduïu el material gradualment i controleu la posició de la corretja, el corrent del motor i qualsevol soroll inusual de les noves posicions dels rodets.
4. Comprovació tèrmica:Després de diverses hores de funcionament, comproveu que les carcasses dels coixinets no tinguin calor excessiu. Els coixinets calents indiquen un problema de lubricació o d'alineació.
5. Documentació:Anoteu la data d'instal·lació, la posició i el tipus de rodet de manera que els intervals d'inspecció i la planificació de substitucions es puguin gestionar de manera sistemàtica.

Una cinta transportadora ben posada en funcionament amb rodets ceràmics en les posicions adequades funcionarà més silenciosament, seguirà millor i requerirà menys intervencions que una cinta transportadora equipada totalment amb corrons d'acer. La fase d'instal·lació és on s'assegura o es desaprofita aquesta fiabilitat. Invertir temps en l'alineació i la verificació durant la posada en marxa es compensa amb anys de funcionament estable.
